FG-CNTRC凭借其卓越力学性能和可设计特性，在先进装备制造中展现出重要工程价值。围绕纳米增强相尺度效应对其增强结构力学响应影响机制的关键问题，结合非局部理论与Eshelby-Mori-Tanaka方法，构建了纳观-宏观跨尺度本构模型。基于碳纳米管(carbon nanotubes, CNTs)空间梯度分布的数学表征，考虑环境温度与visco-Pasternak基体的热-力耦合效应，通过Kirchhoff板理论和能量变分原理构建了纳米增强复合结构振动控制方程，求解了四边简支板的特征频率。分析了CNTs特征参数及热-力耦合效应对结构固有频率的作用机制。研究表明，本构模型能有效表征CNTs尺度效应对结构动刚度的弱化作用。该效应同时抑制基体弹性参数对刚度的增益效果，但显著提升温度变化的敏感性。同时，结构往复振动的临界体积分数与基体阻尼参数呈正相关。

关键词

非局部理论 / Eshelby-Mori-Tanaka细观方法 / 碳纳米管增强复合材料 / 功能梯度板 / visco-Pasternak基体

Abstract

FG-CNTRC demonstrate significant engineering value in advanced equipment manufacturing due to their exceptional mechanical properties and designable characteristics. The critical problem of nano-reinforcement scale effects on mechanical response mechanisms was addressed through integration of nonlocal theory with the Eshelby-Mori-Tanaka method, resulting in the development of a nano-to-macro multiscale constitutive model. Based on mathematical characterization of spatially gradient-distributed CNTs(carbon nanotubes), the thermo-mechanical coupling effects from environmental temperature and visco-Pasternak substrates were incorporated. Vibration governing equations for nanocomposite structures were established through Kirchhoff plate theory and energy variational principles, with characteristic frequencies of simply-supported plates subsequently solved. The influence mechanisms of CNTs′ characteristic parameters and thermo-mechanical coupling effects on the natural frequency of structural systems was analyzed. Results demonstrate that the constitutive model effectively characterizes the stiffness-weakening effect induced by CNTs′ scale effects. This effect simultaneously suppresses the stiffness enhancement from substrate elastic parameters while significantly increasing sensitivity to temperature variations. Moreover, the critical volume fraction for structural reciprocating vibration shows positive correlation with substrate damping parameters.

Keywords

nonlocal theory / Eshelby-Mori-Tanaka micromechanics method / carbon nanotubes reinforced composites / functionally graded plate / visco-Pasternak substrate

1 理论建模 1.1 CNTRC的力学特性 1.2 自由振动控制方程 2 四边简支FG-CNTRC板自由振动特性求解 3 参数影响分析 4 结论

功能梯度材料是指增强相沿材料厚度方向连续梯度变化的一类复合材料^[1]，最早由学者于1984年在研究航天飞机耐热材料时提出^[2-3]。与传统复合材料相比，功能梯度材料通过梯度界面代替尖锐界面，实现了不同材料间的平滑过渡，显著提升了抗分层、脱粘能力^[4]和可设计性，在航空航天等高端工业领域展示出广阔的应用前景。碳纳米管（carbon nanotubes，CNTs）以其优异的力学性能成为功能梯度材料的理想增强相^[5-6]，功能梯度碳纳米管增强复合材料（functionally graded carbon nanotubes reinforced composites，FG-CNTRC）已成为先进复合材料领域研究的热点^[7]。由于飞行器在复杂热环境下服役，环境载荷会显著影响其结构动力学响应，针对FG-CNTRC薄板的热机械振动问题研究成为推动该类复合材料在航空航天领域应用的重要课题。

CNTRC力学响应分析手段中，实验和分子动力学模拟具有较高的精度，但前者的显著缺点是周期长、成本高，而分子动力学模拟在宏观结构分析中面临计算效率瓶颈^[8]。相比之下，理论建模则展现出快速高效、经济实用等突出优势，其预测结果能有效指导实验设计与分子动力学模拟，体现出独特的方法学价值。获取等效力学性能对纳米增强复合材料力学响应分析至关重要。当前应用较广的理论中，混合方法模型简单，但无法考虑纳米纤维的固有特性，如波纹、团聚和尺度效应^[9]。EMT（Eshelby-Mori-Tanaka）理论框架能考虑纳米纤维的固有特性，且适用范围广^[8，10]。Adhikari和Singh^[11]基于EMT方法和代表性体积有限元方法研究了FG-CNTRC板的几何非线性动力学响应。Taheri等^[12]基于EMT方法获取了CNTRC的等效力学性能，并通过扩展有限元法分析了剪切载荷下含裂纹CNTRC板的屈曲特性。Pak等^[13]将有限元建模计算的界面热阻应用到EMT方法中，成功预测了具有完美和不完美界面的CNTRC的热导率，并通过有限元仿真和实验验证了该方法的有效性。

研究表明，纳米材料存在显著的尺度效应^[14]，导致其在纳米量级呈现与宏观体系显著差异的力学响应。复合材料中采用纳米增强相时，尺度效应的影响同样不可忽略^[15]。鉴于连续介质理论未纳入尺度效应的影响机制，其对于纳米结构力学响应的表征能力受到根本性限制。针对这一理论局限性，学界发展出跨尺度理论分析框架（包括非局部效应、应变梯度修正项及表面能量耦合机制等模块），成功拓展了连续介质理论在纳米力学领域的适域。分析表明，非局部理论在参数匹配度方面与分子动力学模拟高度一致^[16]，因此在纳米结构动力学特性表征中展现突出适用性。Marandi等^[17]基于Timoshenko梁模型和Hamilton原理研究了纳米尺度CNTRC夹层梁的自由振动特性。Ghorbanpour等^[18]整合EMT方法和改进型混合方法，构建了纳米增强材料的刚度张量与其增强相特征参数的关联模型，运用非局部理论揭示了表面应力对CNTRC纳米板双轴临界屈曲承载力的调控机理。此外，系统的力学响应受到外部环境和结构组成的显著影响。Amir等^[19]研究了非线性电磁环境下Pasternak基体连接的两个CNTs增强聚偏氟乙烯微米板的自由振动响应。Daghigh等^[20]探讨了热环境中Pasternak基体上纳米CNTRC板力学响应随CNTs团聚、体积分数、Pasternak基体、温度及尺度效应等参数的变化机制。研究团队在前期工作中，通过发展非局部EMT理论框架，成功揭示了尺度效应对典型结构体系（含Timoshenko梁^[21]与功能梯度圆筒壳^[22]）静力学与动力学响应的跨尺度作用机制。

综上所述，国内外学者在纳米尺度下CNTRC结构力学行为研究方面取得了丰硕成果，但关于CNTs尺度效应对宏观CNTRC结构力学响应影响的研究相对缺乏。为此，构建热-力耦合作用下纳米增强复合材料结构的理论框架，通过引入非局部理论框架表征纳米增强相尺度效应的跨尺度影响机制，结合EMT方法构建本构模型，实现宏观纳米增强复合材料刚度的等效表征。基于Kirchhoff板理论和黏弹性基体模型，以及CNTs的空间梯度分布构型，运用Hamilton变分原理推导构建振动控制方程，建立简支CNTRC板固有振动模态的数值解法，分析揭示纳米增强相的尺度效应及其分布特征、热-力耦合环境对CNTRC板固有频率的跨尺度作用机制。

1 理论建模

1.1 CNTRC的力学特性

假设CNTRC中分布着一定量的直CNTs，且其轴线方向随机分布，单个CNT的取向由欧拉角α_E和β表征。CNTRC中所有CNTs的取向由概率密度函数p（α_E，β）描述，且满足式（1）^[23]。

\int_{0}^{2 π} \int_{0}^{π / 2} p (α_{E}, β) s i n α_{E} d α_{E} d β = 1

(1)

其中，当CNTs随机取向时p（α_E，β）=（2π）^-1。

根据EMT方法和非局部理论，CNTs的平均应变

{\bar{ε}}_{r}

、平均应力

{\bar{σ}}_{r}

与基体的平均应变ε_m和平均应力σ_m之间的关系可表示为

\{\begin{matrix} {\bar{ε}}_{r} = {\bar{A}}_{E M T} ε_{m} \\ [1 - {(e_{0} a)}^{2} Δ] {\bar{σ}}_{r} = {\bar{C}}_{r} {\bar{A}}_{E M T} C_{m}^{- 1} σ_{m} \end{matrix}

(2)

其中，e₀a为CNTs的非局部特征参数；Δ为Laplace算子；C_m为基体的刚度矩阵，C_r为CNTs的刚度矩阵；

{\bar{A}}_{E M T}

为EMT方法引入的矩阵。若CNTs沿相同方向排列，则有

A_{E M T} = {[I_{u m} + S C_{m}^{- 1} (C_{r} - C_{m})]}^{- 1}

(3)

式中：I_um为单位矩阵；S为Eshelby矩阵，具体表达式可参考文献^[23]。

对于随机取向的CNTs，

{\bar{A}}_{E M T}

可视为A_EMT在空间上的平均，即

{\bar{A}}_{E M T} = \int_{0}^{2 π} \int_{0}^{\frac{π}{2}} p (α_{E}, β_{E}) A_{E M T} (α_{E}, β_{E}) s i n α_{E} d α_{E} d β_{E}

(4)

假设基体与CNTs之间的黏接界面可忽略，即二者之间具有完美的载荷传递，则有^[24]

\{\begin{matrix} σ = f_{m} σ_{m} + f_{r} {\bar{σ}}_{r} \\ ε = f_{m} ε_{m} + f_{r} {\bar{ε}}_{r} \end{matrix}

(5)

其中：f_m和f_r分别为基体和CNTs的体积分数，且f_m+f_r=1；σ和ε为CNTRC的平均应力和平均应变。

将式（2）代入式（5），可求得CNTRC平均应力σ和平均应变ε之间的关系（如下式所示），进而获得宏观CNTRC的等效力学性能。

[1 - {(e_{0} a)}^{2} Δ] σ = C ε - {(e_{0} a)}^{2} C_{n} Δ ε

(6)

其中

C = (f_{m} C_{m} + f_{r} C_{r} {\bar{A}}_{E M T}) {(f_{m} I_{u m} + f_{r} {\bar{A}}_{E M T})}^{- 1}

(7)

需要指出的是，所构建的本构模型框架可拓展至多类型纳米增强复合材料体系的跨尺度力学建模，为先进纳米复合材料的优化设计提供普适性理论工具。

1.2 自由振动控制方程

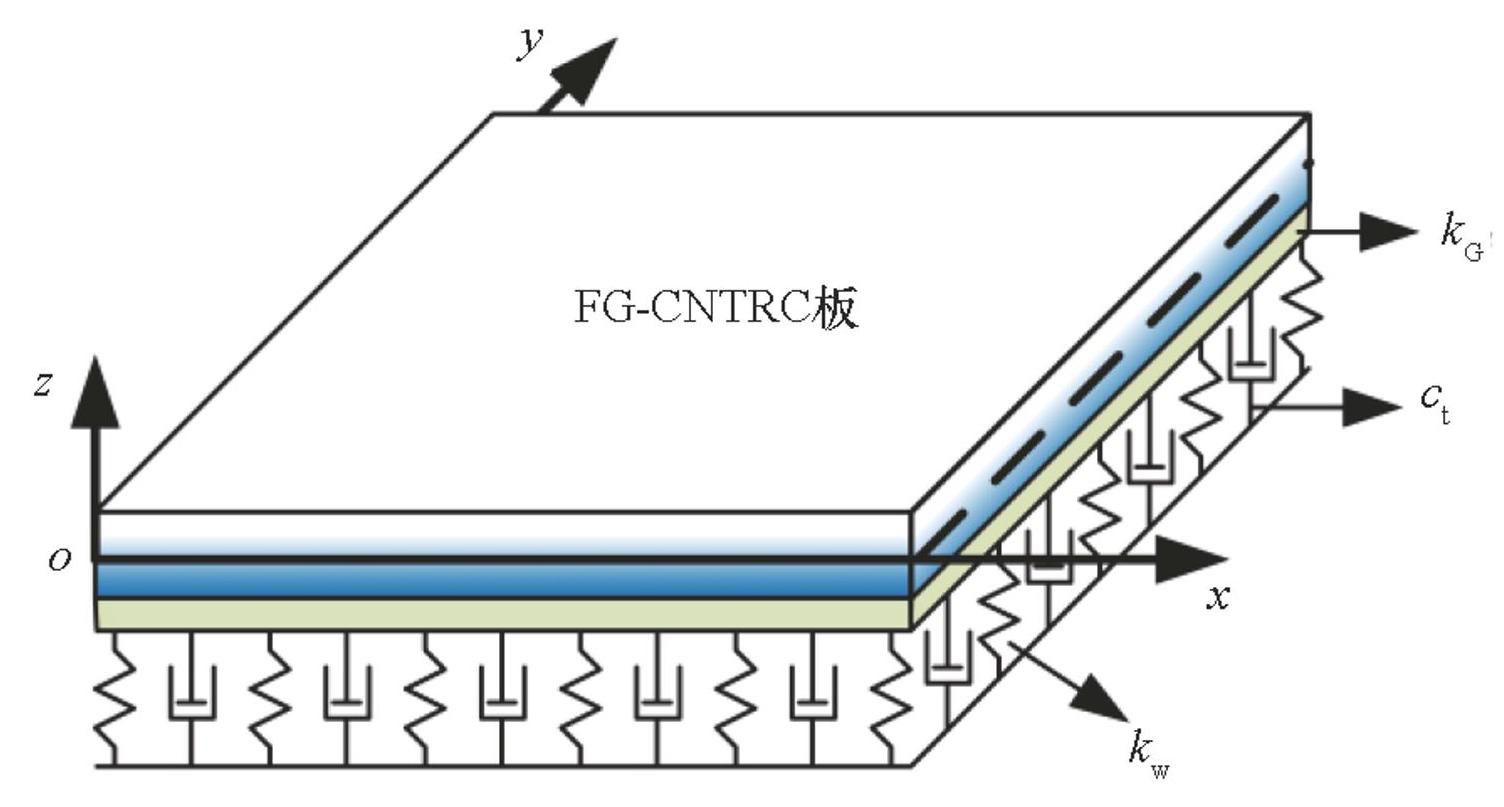

图1所示为所建立的黏弹性基体上FG-CNTRC板的示意图。在直角坐标系o-xyz中，原点位于板的一角，o-xy平面与中面重合，x轴和y轴分别沿长度和宽度方向延伸，z轴与x轴和y轴形成右手系。板的几何尺寸由长度L、宽度b和厚度h表示。visco-Pasternak基体的{k_w，k_G，c_t}分别表示其弹性层刚度、剪切层刚度和阻尼参数。

目前，在功能梯度复合材料相关的理论建模中，通常假设增强体沿z轴方向的分布方式为

(8)

图1visco-Pasternak基体上FG-CNTRC板示意图

Fig.1Schematic of the FG-CNTRC plate on a visco-Pasternak substrate

显然，在四种分布方式下，CNTs的质量分数均相等。

基于Kirchhoff板理论，CNTRC板的位移场可表示为

[\begin{matrix} u (x, y, z, t) \\ v (x, y, z, t) \\ w (x, y, z, t) \end{matrix}] = [\begin{matrix} u_{0} (x, y, t) - z \frac{\partial w_{0}}{\partial x} \\ v_{0} (x, y, t) - z \frac{\partial w_{0}}{\partial y} \\ w_{0} (x, y, t) \end{matrix}]

(9)

其中，u、v、w表征材料点沿正交笛卡儿坐标系x、y、z轴向的位移响应，u₀、v₀、w₀描述板中面参考点在相同坐标系下的基础运动学量。

根据式（9），CNTRC板的应变场可表示为

\begin{matrix} ε = [\begin{matrix} ε_{x x} \\ ε_{y y} \\ γ_{x y} \end{matrix}] = [\begin{matrix} ε_{x x}^{0} \\ ε_{y y}^{0} \\ γ_{x y}^{0} \end{matrix}] + z [\begin{matrix} ε_{x x}^{1} \\ ε_{y y}^{1} \\ γ_{x y}^{1} \end{matrix}] \\ = [\begin{matrix} \frac{\partial u_{0}}{\partial x} \\ \frac{\partial v_{0}}{\partial y} \\ \frac{\partial u_{0}}{\partial y} + \frac{\partial v_{0}}{\partial x} \end{matrix}] + z [\begin{matrix} - \frac{\partial^{2} w_{0}}{\partial x^{2}} \\ - \frac{\partial^{2} w_{0}}{\partial y^{2}} \\ - 2 \frac{\partial^{2} w_{0}}{\partial x \partial y} \end{matrix}] \end{matrix}

(10)

将式（10）代入式（6），并考虑环境温度变化的影响，可得

\{\begin{matrix} [1 - {(e_{0} a)}^{2} Δ] σ = C ε_{T} - {(e_{0} a)}^{2} C_{n} Δ ε \\ ε_{T} = [\begin{matrix} ε_{x x} - α_{11} (z) (T - T_{r}) \\ ε_{y y} - α_{22} (z) (T - T_{r}) \\ γ_{x y} \end{matrix}] \end{matrix}

(11)

其中：T-T_r为相对于参考环境温度T_r的温差，取T_r=300 K；横观各向同性热膨胀系数α_ii（i = 1，2）表征CNTRC板在材料主方向（x，y）的热-力耦合响应特性，其表达式满足文献^[25]提出的模型

\{\begin{matrix} α_{11} = f_{r} α_{11}^{C N T} + f_{m} α_{m} \\ α_{22} = (1 + ν_{12}^{C N T}) f_{r} α_{22}^{C N T} + (1 + ν_{m}) f_{m} α_{m} - ν_{12} α_{11} \\ ν_{12} = f_{r} ν_{12}^{C N T} + f_{m} ν_{m} \end{matrix}

(12)

基于Hamilton能量变分原理，可得结构固有模态控制方程的定义式为^[26]

\int_{0}^{T} (δ U + δ W - δ K) d t = 0

(13)

其中，δU、δW和δK分别表示虚应变能、虚功和虚动能。

虚应变能δU的表达式为

\begin{matrix} δ U = \int_{V} (σ_{x x} δ ε_{x x} + σ_{y y} δ ε_{y y} + σ_{x y} δ γ_{x y}) d V \\ = \int_{Θ} (N_{x x} δ ε_{x x}^{0} + N_{y y} δ ε_{y y}^{0} + N_{x y} δ γ_{x y}^{0}) d Θ + \\ \int_{Θ} (M_{x x} δ ε_{x x}^{1} + M_{y y} δ ε_{y y}^{1} + M_{x y} δ γ_{x y}^{1}) d Θ \end{matrix}

(14)

其中，Θ为CNTRC板的o-xy面区域；且满足

\{\begin{matrix} [\begin{matrix} N_{x x} \\ N_{y y} \\ N_{x y} \end{matrix}] = \int_{- h / 2}^{h / 2} [\begin{matrix} σ_{x x} \\ σ_{y y} \\ σ_{x y} \end{matrix}] d z \\ [\begin{matrix} M_{x x} \\ M_{y y} \\ M_{x y} \end{matrix}] = \int_{- h / 2}^{h / 2} z [\begin{matrix} σ_{x x} \\ σ_{y y} \\ σ_{x y} \end{matrix}] d z \end{matrix}

(15)

虚动能δK可表示为

\begin{matrix} δ K = \int_{V} ρ (\frac{\partial u}{\partial t} δ \dot{u} + \frac{\partial v}{\partial t} δ \dot{v} + \frac{\partial w}{\partial t} δ \dot{w}) d V \\ = \int_{Θ} [I_{0} (\frac{\partial u_{0}}{\partial t} δ {\dot{u}}_{0} + \frac{\partial v_{0}}{\partial t} δ {\dot{v}}_{0} + \frac{\partial w_{0}}{\partial t} δ {\dot{w}}_{0}) + \\ I_{2} (\frac{\partial^{2} w_{0}}{\partial x \partial t} \frac{\partial δ {\dot{w}}_{0}}{\partial x} + \frac{\partial^{2} w_{0}}{\partial y \partial t} \frac{\partial δ {\dot{w}}_{0}}{\partial y})] d Θ \end{matrix}

(16)

其中，ρ为CNTRC板的密度，有ρ=f_rρ_r+f_mρ_m；同时满足以下条件

(17)

虚功δW^[27]可表示为

δ W = \int_{Θ} (N_{Q} δ w_{0} + N_{T x} \frac{\partial w_{0}}{\partial x} \frac{\partial δ w_{0}}{\partial x} + N_{T y} \frac{\partial w_{0}}{\partial y} \frac{\partial δ w_{0}}{\partial y}) d Θ

(18)

式中，N_Q表征黏弹性基体对CNTRC板的接触反力，N_T_x、N_T_y为温度场作用形成的热载荷分量沿材料主方向x、y轴的分布，且满足以下关系^[28]

N_{Q} = k_{w} w_{0} - k_{G} Δ w_{0} + c_{t} \frac{\partial w_{0}}{\partial t}

(19)

[\begin{matrix} N_{T x} \\ N_{T y} \end{matrix}] = - \int_{- h / 2}^{h / 2} [\begin{matrix} c_{11} (z) α_{11} (z) \\ c_{22} (z) α_{22} (z) \end{matrix}] (T - T_{r}) d z

(20)

其中，c₁₁（z）和c₂₂（z）为式（7）中刚度矩阵C的分量，下标表示对应于刚度矩阵的元素位置。将式（14）、式（16）和式（18）代入式（13），可推导出自由振动控制方程如下

\{\begin{matrix} N_{x x, x} + N_{x y, y} - I_{0} \frac{\partial^{2} u_{0}}{\partial t^{2}} = 0 \\ N_{y y, y} + N_{x y, x} - I_{0} \frac{\partial^{2} v_{0}}{\partial t^{2}} = 0 \\ M_{x x, x x} + M_{y y, y y} + 2 M_{x y, x y} + \\ N_{T x} \frac{\partial^{2} w_{0}}{\partial x^{2}} + N_{T y} \frac{\partial^{2} w_{0}}{\partial y^{2}} + N_{Q} \\ = I_{0} \frac{\partial^{2} w_{0}}{\partial t^{2}} - I_{2} (\frac{\partial^{4} w_{0}}{\partial x^{2} \partial t^{2}} + \frac{\partial^{4} w_{0}}{\partial y^{2} \partial t^{2}}) \end{matrix}

(21)

基于式（13），可同时获得CNTRC板的边界条件。针对四边简支CNTRC板的自由振动问题，其边界条件设置为

\{\begin{matrix} u (x, 0) = u (x, b) = v (0, y) = v (L, y) = 0 \\ w (x, 0) = w (x, b) = w (0, y) = w (L, y) = 0 \\ M_{x x} (0, y) = M_{x x} (L, y) = 0 \\ M_{y y} (x, 0) = M_{y y} (x, b) = 0 \end{matrix}

(22)

假设CNTRC板的初始速度和初始位移均为零，即

\{\begin{matrix} {\dot{u}}_{0} (x, y, z, 0) = u_{0} (x, y, z, 0) = 0 \\ {\dot{v}}_{0} (x, y, z, 0) = v_{0} (x, y, z, 0) = 0 \\ {\dot{w}}_{0} (x, y, z, 0) = w_{0} (x, y, z, 0) = 0 \end{matrix}

(23)

式（21）~（23）严格确立了FG-CNTRC板固有模态问题的封闭解存在性条件。

2 四边简支FG-CNTRC板自由振动特性求解

为简化问题求解，引入以下无量纲参数

\bar{x} = \frac{x}{L} ， \bar{y} = \frac{y}{b} ， {\bar{u}}_{0} = \frac{u_{0}}{L} ， {\bar{v}}_{0} = \frac{v_{0}}{b} ， {\bar{w}}_{0} = \frac{w_{0}}{h} ， α = \frac{e_{0} a}{L}

；

η = \frac{h}{L} ， ξ = \frac{h}{b} ， λ = \frac{L}{b} ， {\bar{I}}_{0} = \frac{I_{0}}{ρ_{m} h} ， {\bar{I}}_{2} = \frac{I_{2}}{ρ_{m} h^{3}} ， {\bar{k}}_{w} = \frac{k_{w} h}{E_{m}} ， {\bar{k}}_{G} = \frac{k_{G}}{E_{m} L}

；

{\bar{c}}_{t} = \frac{c_{t} h}{L \sqrt{E_{m} ρ_{m}}} ， τ = \frac{t}{L} \sqrt{\frac{E_{m}}{ρ_{m}}}

。

{\bar{N}}_{T x} = \frac{N_{T x}}{E_{m} h} ， {\bar{N}}_{T y} = \frac{N_{T y}}{E_{m} h} ， {\bar{A}}_{i j} = \frac{A_{i j}}{E_{m} h} ， {\bar{B}}_{i j} = \frac{B_{i j}}{E_{m} h^{2}}

；

{\bar{D}}_{i j} = \frac{D_{i j}}{E_{m} h^{3}} ， {\bar{A}}_{n i j} = \frac{A_{n i j}}{E_{m} h} ， {\bar{B}}_{n i j} = \frac{B_{n i j}}{E_{m} h^{2}} ， {\bar{D}}_{n i j} = \frac{D_{n i j}}{E_{m} h^{3}}

。

基于Navier法求解CNTRC板的自由振动特性，其位移场可表示为^[29]

\{\begin{matrix} \bar{u} (\bar{x}, \bar{y}, τ) = \sum_{m = 1}^{\infty} \sum_{n = 1}^{\infty} U_{m n} e^{i Ω_{m n} τ} c o s (ζ \bar{x}) s i n (β \bar{y}) \\ \bar{v} (\bar{x}, \bar{y}, τ) = \sum_{m = 1}^{\infty} \sum_{n = 1}^{\infty} V_{m n} e^{i Ω_{m n} τ} s i n (ζ \bar{x}) c o s (β \bar{y}) \\ \bar{w} (\bar{x}, \bar{y}, τ) = \sum_{m = 1}^{\infty} \sum_{n = 1}^{\infty} W_{m n} e^{i Ω_{m n} τ} s i n (ζ \bar{x}) s i n (β \bar{y}) \end{matrix}

(24)

其中：m和n是半波数；U_mn、V_mn和W_mn为Fourier系数；ζ=mπ，β=nπ，

i = \sqrt{- 1}

；Ω_mn为FG-CNTRC板的无量纲复特征频率，与有量纲特征频率ω_mn之间的转换关系为

Ω_{m n} = ω_{m n} L \sqrt{\frac{ρ_{m}}{E_{m}}}

(25)

基于式（21）、式（24）~（29），可将振动控制方程改写为无量纲形式，具体如下

(K_{3 \times 3} - Ω_{m n}^{2} M_{3 \times 3} + i Ω_{m n} C_{t, 3 \times 3}) Ξ_{3 \times 1} = 0

(26)

其中

Ξ_{3 \times 1} = [\begin{matrix} U_{m n} \\ V_{m n} \\ W_{m n} \end{matrix}]

(27)

由于K_3×3、M_3×3和C_t_，3×3中元素的具体表达式较为冗长，为保持内容的简洁性，此处不再详细列出，相应的表达式可通过Maple软件进行推导。

对于式（31），CNTRC板的位移Ξ_3×1存在非零解的充要条件为系数矩阵的行列式为零，即

d e t (K_{3 \times 3} - Ω_{m n}^{2} M_{3 \times 3} + i Ω_{m n} C_{t, 3 \times 3}) = 0

(28)

式（33）中绝对值最小的一组解对应于CNTRC板自由振动的无量纲固有频率。求得式（33）的显式解析表达式较为困难，为此基于Newton迭代算法进行半解析求解。

He等^[30]和Zhao等^[31]分别采用有限元法（finite element method，FEM）和无网格kp-Ritz方法（element free kp-Ritz method，EFRM）对功能梯度材料（functionally graded materials，FGM）板的自由振动特性进行了分析，二者均假设增强相体积分数的分布方式为

f_{r} (z) = {(\frac{2 z + h}{2 h})}^{N} N ⩾ 0

(29)

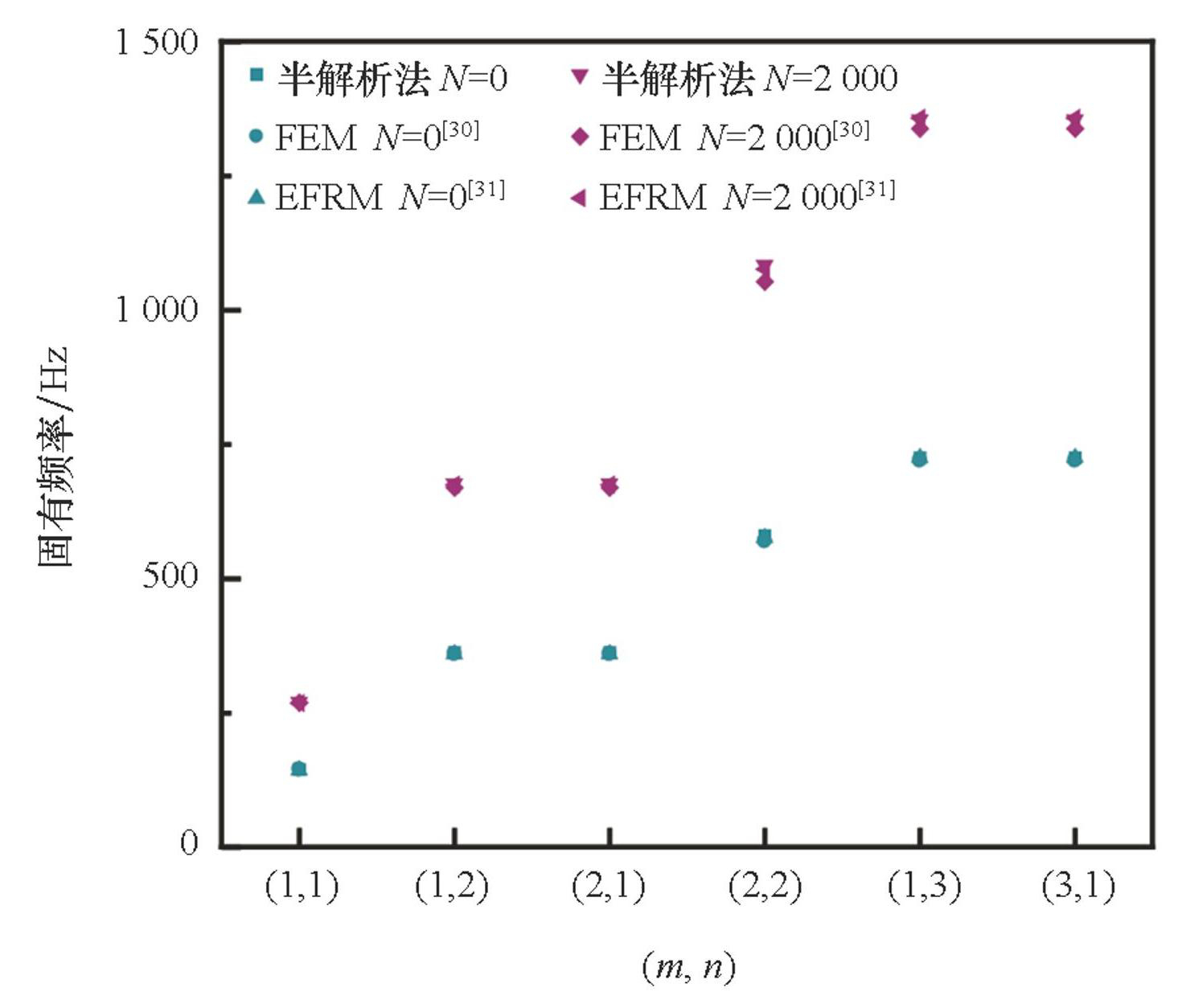

文献^[30-31]中给出了式（29）在N=0和N=2 000时简支FGM Kirchhoff板的固有频率。图2展示了FGM Kirchhoff板的固有频率与FEM^[30]和EFRM^[31]的对比结果，结果表明，FGM Kirchhoff板固有频率的计算结果与文献^[30-31]具有良好的一致性。

图2简支FGM Kirchhoff板的固有频率对比结果（L=b=0.4，h=0.005）

Fig.2Comparison of natural frequencies for the simply-supported FGM Kirchhoff plate (L=b=0.4, h=0.005)

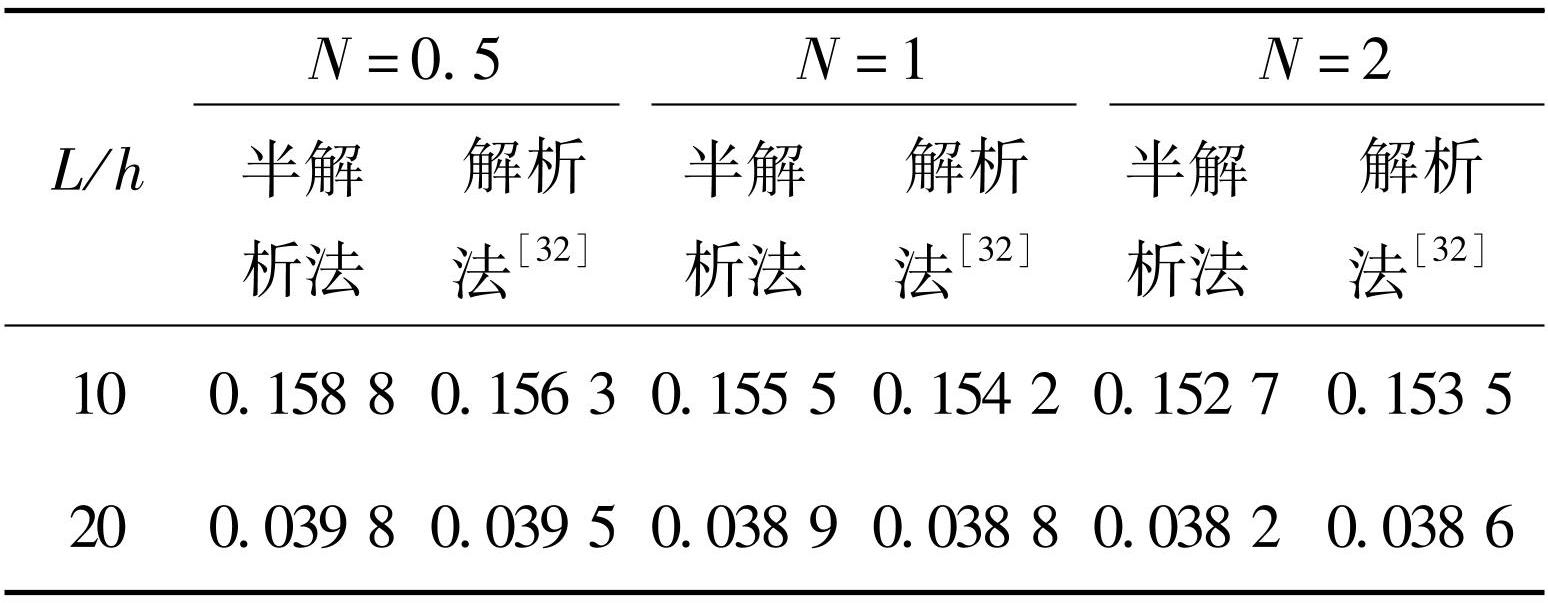

进一步，将四边简支Pasternak基体上FGM板无量纲基频的计算结果与文献^[32]中的解析结果进行对比，如表1所示，结果表明二者具有良好的一致性。其中，FGM的性能参数沿板厚度方向变化的表达式为

P (z) = P_{m} + (P_{r} - P_{m}) {(\frac{1}{2} - \frac{z}{h})}^{N}

(30)

式中，P表示FGM的弹性模量和密度。

表1Pasternak基体上简支FGM Kirchhoff板的无量纲基频对比结果（L=b，

{\bar{k}}_{w} = {\bar{k}}_{G}

=100）

Tab.1 Comparison of dimensionless fundamental frequencies (DFF) for the simply-supported FGM Kirchhoff plate on a Pasternak substrate (L=b,

{\bar{k}}_{w} = {\bar{k}}_{G}

=100)

3 参数影响分析

本节分析CNTs体积分数及其分布类型、尺度效应参数、visco-Pasternak基体参数和环境温度等因素对四边简支CNTRC板自由振动特性的影响。若无特别说明，visco-Pasternak基体的参数和CNTRC板的几何尺寸如表2所示；选取聚甲基丙烯酸甲酯（polymethylmethacrylate，PMMA）作为复合材料的连续相，增强相为单壁碳纳米管（single-walled carbon nanotubes，SWCNTs），其温度不相关的材料参数列于表3。PMMA和SWCNTs的温度相关参数随温度变化的表达式^[33-34]为

\{\begin{matrix} E_{m} = (3.52 - 0.0034 T) \\ α_{m} = 45 \times [1 + 0.0005 (T - T_{r})] \times 10^{- 6} \\ Q_{C N T} (T) = Q_{0} (1 + Q_{1} T + Q_{2} T^{2} + Q_{3} T^{3}) \end{matrix}

(31)

其中：E_m和α_m为PMMA的杨氏模量和热膨胀系数；Q_CNT表示SWCNTs的温度相关参数，Q₀~Q₃为材料常数，具体数值如表4^[34]所示。

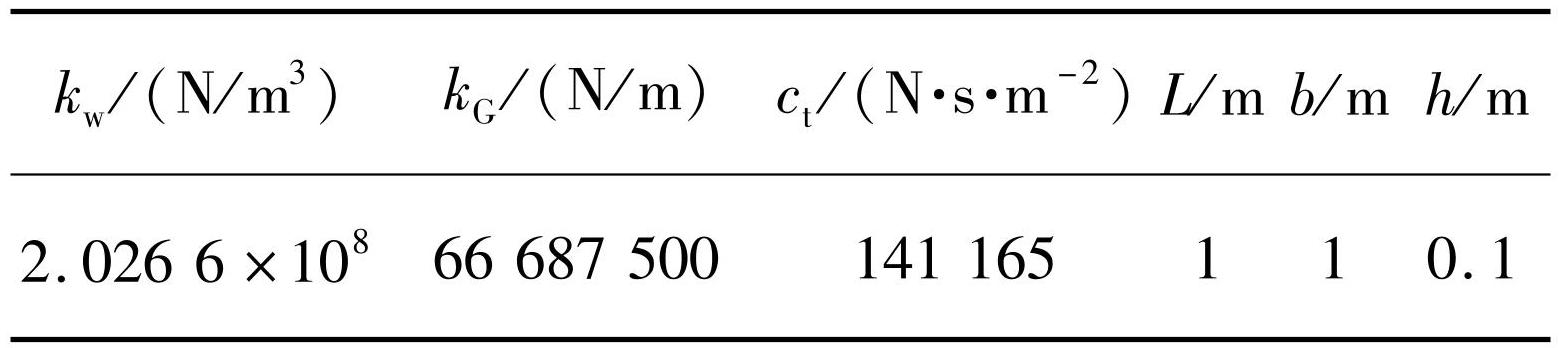

表2visco-Pasternak基体的参数和CNTRC板的尺寸

Tab.2 Visco-Pasternak substrate parameters and CNTRC plate size

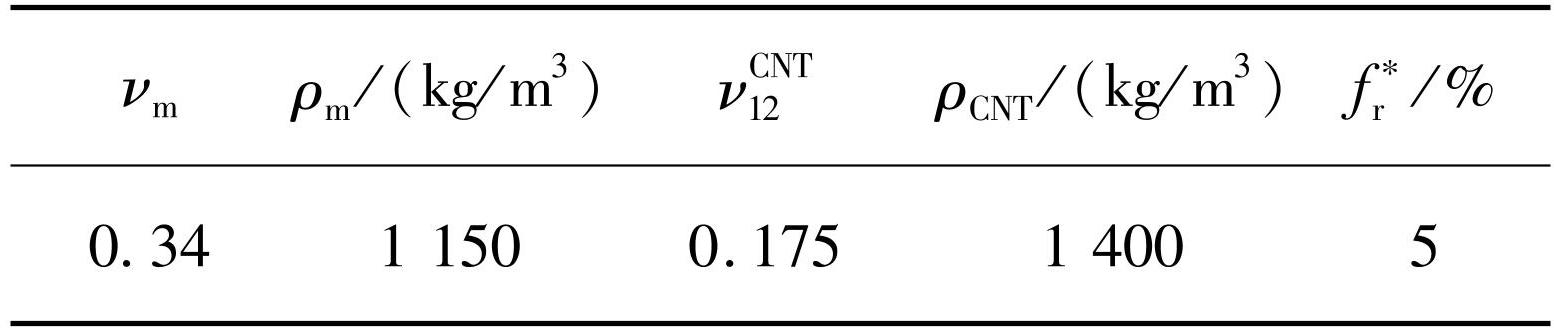

表3PMMA和SWCNTs的温度不相关材料参数

Tab.3 Temperature-independent material parameters of PMMA and SWCNTs

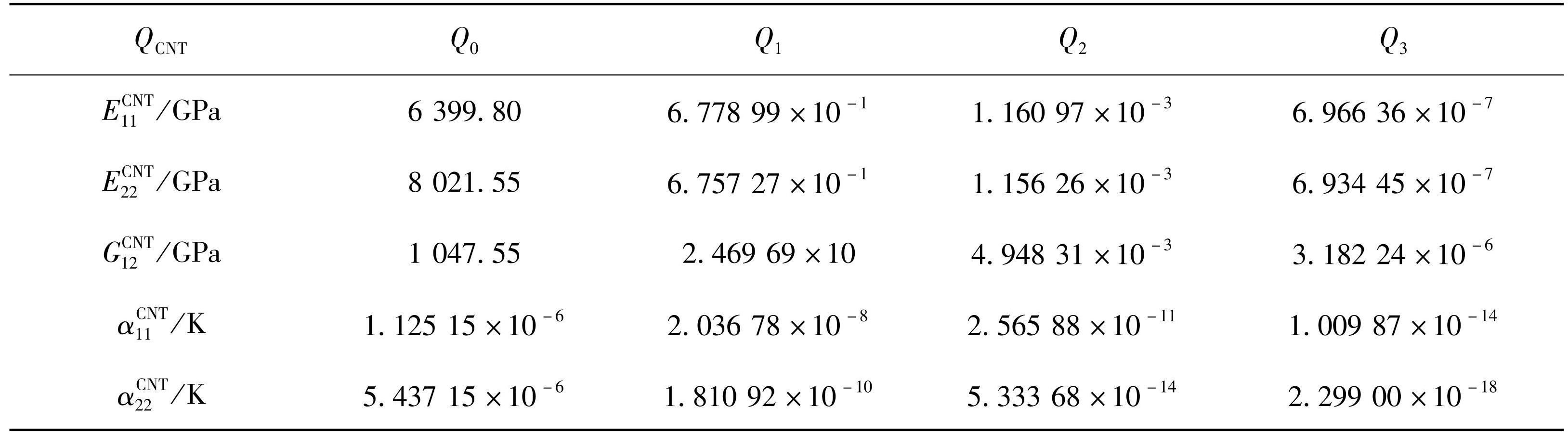

表4SWCNTs的温度相关参数表达式的系数

Tab.4 Coefficients of the temperature-dependent parameter expression for SWCNTs

分析结果的合理性与非局部参数e₀a的选取密切相关。为标定该参数，通常通过建立理论解与实验或跨尺度仿真表征数据的定量匹配关系^[35]。结果表明，该参数的物理量值受工况、构型及多物理场耦合特性的协同作用^[36]。为此，参数分析成为采用非局部理论研究尺度效应与结构响应关联的通用方法，其中非局部参数e₀a通常设定为0.1，下文采用该参数化分析体系。

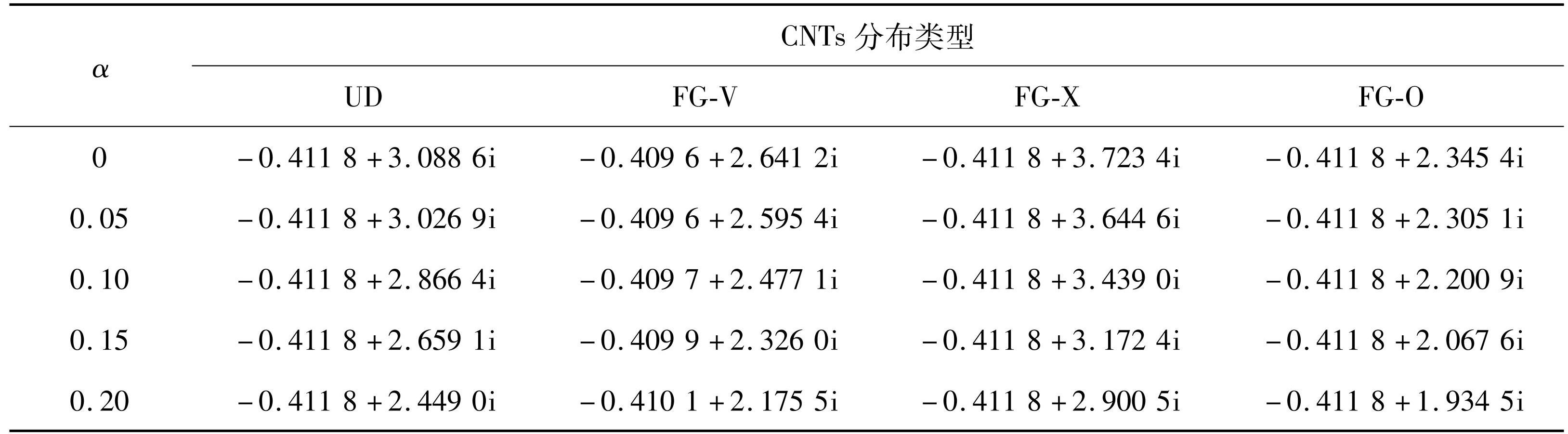

表5列出了四种CNTs分布类型在不同非局部参数下对应的CNTRC板前两阶无量纲固有频率。无量纲固有频率由实部和虚部构成，实部用于描述系统的衰减速率和阻尼特性，负值表明系统稳定^[27，37]；虚部则代表系统衰减后的固有频率，表征CNTRC板的动刚度特性^[29]。后续研究重点放在CNTRC板自由振动的刚度特性上，即固有频率虚部。不同CNTs分布类型下，无量纲固有频率虚部的大小顺序为：FG-O＜FG-V＜UD＜FG-X，与文献^[25，38]的结论一致。这是由于板的上下表面对其动刚度影响显著，因此在上下表面填充更多CNTs的结构具有更高的动刚度，使得FG-X CNTRC板的频率虚部最大，而FG-O CNTRC板的频率虚部最小。CNTs的尺度效应会削弱CNTRC板的刚度，表5中考虑这一效应后，无量纲固有频率虚部有所减小。此外，非局部参数对FG-X、FG-O和UD分布方式下CNTRC板的无量纲固有频率实部影响较小，但在FG-V分布方式下，实部绝对值随非局部参数的增加而增大，这归因于FG-V分布的CNTs沿z轴的不对称特性。后续的分析中，选取FG-V作为CNTs的典型分布方式，以探讨不同参数对FG-CNTRC板自由振动特性的影响。

此外，表5还显示无量纲固有频率虚部的下降幅度随结构动刚度的增加而增大。当非局部参数从0增至0.2时，不同CNTs分布类型下CNTRC板无量纲基频虚部的下降幅度分别为：FG-O（17.52%）＜FG-V（17.63%）＜UD（20.71%）＜FG-X（22.10%）。这一发现进一步证明了在研究宏观CNTRC结构时考虑CNTs尺度效应的重要性。

表5不同CNTs分布类型和非局部参数下CNTRC板的无量纲基频

Tab.5 DFF of CNTRC plates under different CNTs distribution types and nonlocal parameters

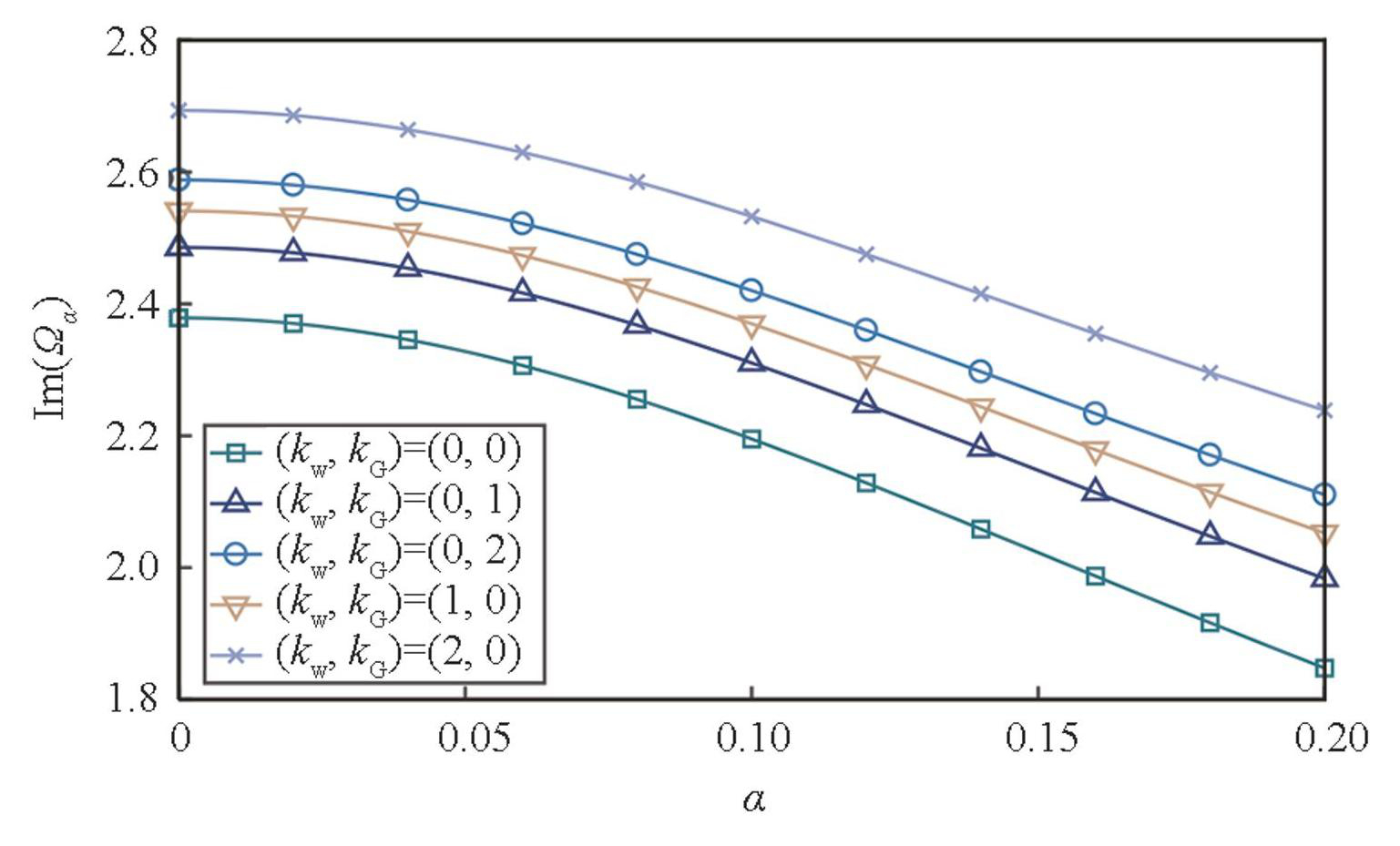

图3展示了FG-V CNTRC板无量纲基频虚部随非局部参数及基体刚度（含弹性层刚度和剪切层刚度）的变化规律，其中Im（Ω_α）表示无量纲基频虚部，（k_w，k_G）表示相对表2中数值的倍数。从图3中可以看出，随着非局部参数的增大，FG-V CNTRC板的无量纲基频虚部逐渐减小，且减小速度不断加快，表明非局部参数越大，FG-V CNTRC板的动刚度越低，且动刚度下降梯度与非局部参数呈正相关。

图3CNTRC板在不同非局部参数及基体刚度下的无量纲基频虚部

Fig.3Imaginary part of DFF for CNTRC plates under different nonlocal parameters and substrate stiffness

由图3还可以观察到，FG-V CNTRC板的无量纲基频虚部随基体刚度的增加而上升，表明基体支撑作用能够增强FG-V CNTRC板的动刚度。同时，由于基体刚度和非局部参数对FG-V CNTRC板刚度的影响存在竞争关系，提高基体刚度可以减弱非局部参数对板动刚度的作用。此外，在基体弹性层刚度k_w和剪切层刚度k_G相对于初始值以相同比例增加时，提升k_w对FG-V CNTRC板动刚度的增强效果更为显著。

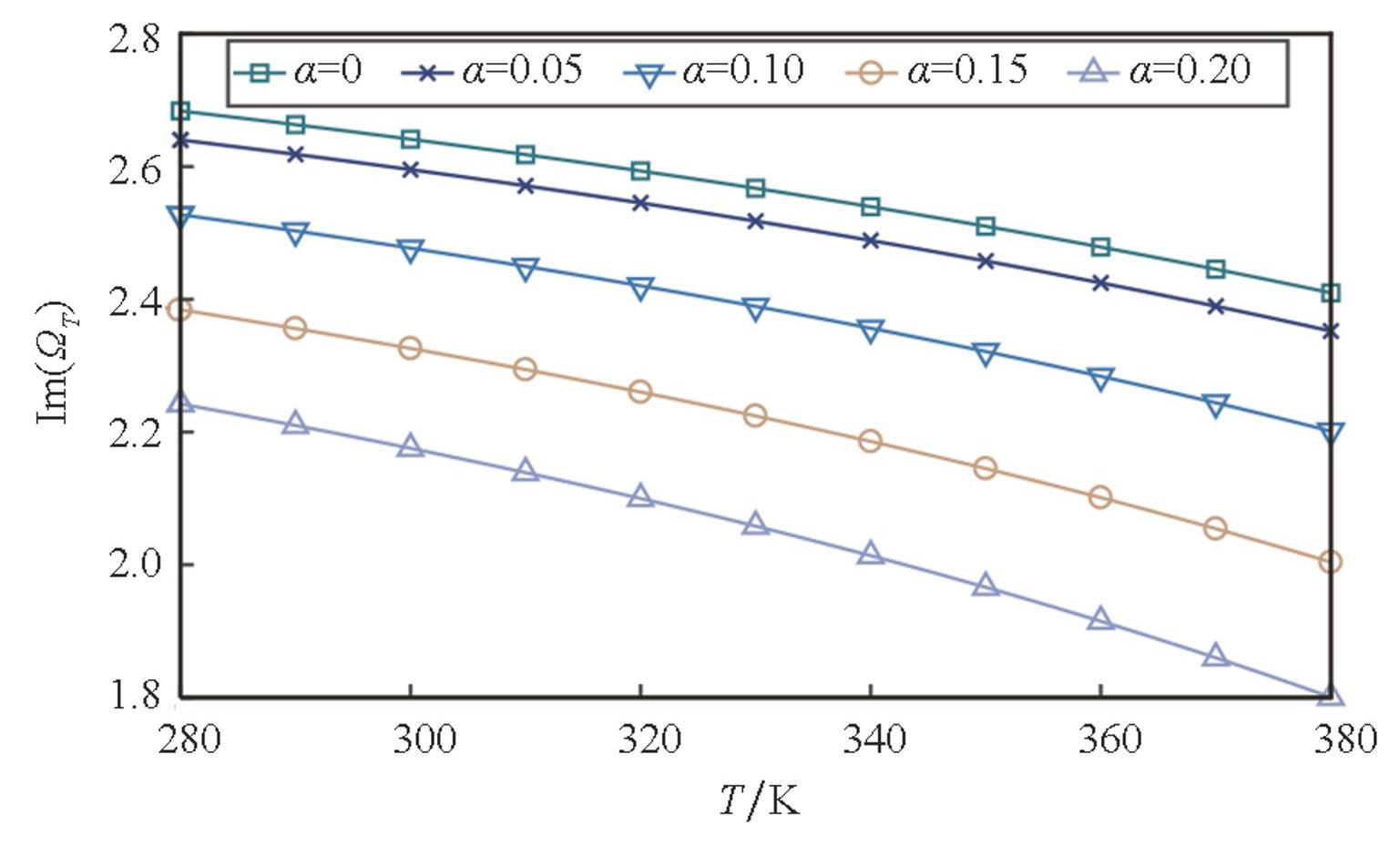

图4描绘了FG-V CNTRC板无量纲固有频率虚部随温度场和非局部参数的变化趋势。分析表明，温度场和非局部参数对FG-V CNTRC板无量纲基频的影响方向一致，均会导致板的动刚度降低，且刚度下降梯度与温度呈正相关。当环境温度从280 K升高至380 K时，不同非局部参数下FG-V CNTRC板无量纲基频虚部的降幅分别为：10.21%（α=0）、10.90%（α=0.05）、12.90%（α=0.10）、15.95%（α=0.15）和19.71%（α=0.20）。这一现象说明，考虑CNTs的尺度效应会显著放大温度场对FG-V CNTRC板动刚度的负面作用。

图4CNTRC板在不同温度场和非局部参数下的无量纲基频虚部

Fig.4Imaginary part of DFF for CNTRC plates under different temperature fields and nonlocal parameters

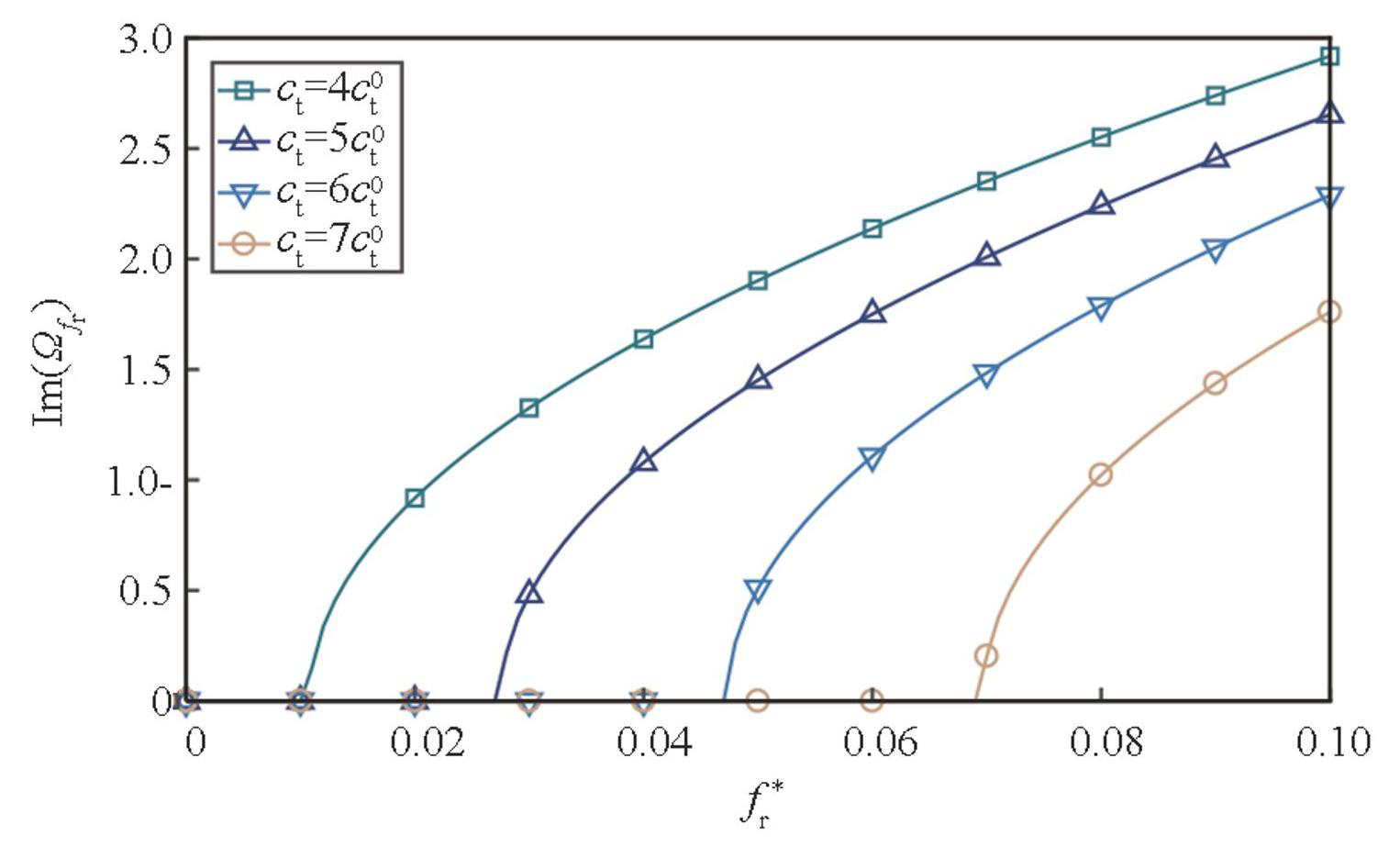

图5展示了FG-V CNTRC板无量纲固有频率虚部随CNTs体积分数和基体阻尼参数的变化规律，其中基体阻尼参数c⁰_t=141 165 N·s·m^-2。从图中可以看出，在不同基体阻尼参数下，当CNTs体积分数小于或等于临界值f^crit_r时，FG-V CNTRC板无量纲基频虚部为零，表明此时板未发生往复振荡；当CNTs体积分数超过f^crit_r时，无量纲基频虚部随CNTs体积分数的增加而上升，但上升速度逐渐减缓，说明FG-V CNTRC板的动刚度随CNTs体积分数的增加而提高，但增长梯度逐渐减小。此外，临界体积分数f^crit_r随阻尼参数的增大而增加，这是因为基体阻尼参数会消耗FG-V CNTRC板自由振动的能量，而CNTs体积分数的增加会提高板的自由振动的能量。因此，阻尼参数越大，能量耗散越多，对应的临界体积分数也越大。

图5CNTRC板无量纲基频虚部随CNTs体积分数和基体阻尼参数的变化曲线

Fig.5Variation of the imagnary part of DFF for CNTRC plates with CNTs volume fraction and substrate damping parameters

4 结论

通过将非局部理论与传统EMT模型相结合，提出了一种能够有效表征CNTRC力学性能的非局部EMT理论框架，解决了传统EMT模型无法考虑纳米材料尺度效应的局限性。依据Kirchhoff理论与visco-Pasternak基体模型，运用能量变分原理构建了热-力耦合作用下FG-CNTRC薄板固有模态问题分析的控制方程，得到了简支CNTRC板的固有频率半解析解。重点分析了尺度效应、纳米增强相的空间特征分布与热-力耦合因素对CNTRC板固有频率的影响，得出以下主要结论：

1）建立的非局部EMT本构模型可有效表征纳米增强相尺度效应对CNTRC板固有频率特性的影响，为纳米增强复合材料宏观结构的力学响应分析提供了理论框架。

2）不同CNTs分布类型下，板的动刚度大小顺序为：FG-O＜FG-V＜UD＜FG-X。

3）考虑CNTs的尺度效应会显著降低CNTRC板的动刚度，同时非局部参数会削弱基体刚度对CNTRC板的增强作用。

4）CNTRC板的动刚度随环境温度的升高而降低，且考虑CNTs的尺度效应后，温度场的影响更加显著。

5）增加CNTs体积分数可显著提升FG-CNTRC板的动刚度；而增大基体的阻尼参数会提高板开始往复振荡所需的临界体积分数。
